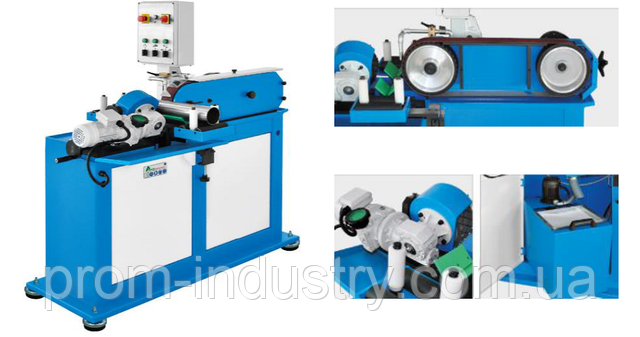

БЕСЦЕНТРОВЫЙ ЛЕНТОЧНЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК МОКРОЙ ОБРАБОТКИ ТРУБ АРТ. 65







Станок предназначен для шлифования прямых труб и прутков из различных металлов. Обработка осуществляется бесконечной абразивной лентой, натянутой между контактным и приводным обрезиненными роликами. Деталь автоматически линейно продвигается и одновременно вращается за счёт подающего обрезиненного ролика, установленного наклонно на группе подачи. Также ролик прижимает трубу к контактному ролику с абразивной лентой. Для охлаждения и улучшения качества поверхности детали на станке предусмотрена система подачи СОЖ в зону обработки. Станок также имеет верхний плоский рабочий стол для шлифовки. Исполнение станка в соответствии с нормами безопасности СЕ.

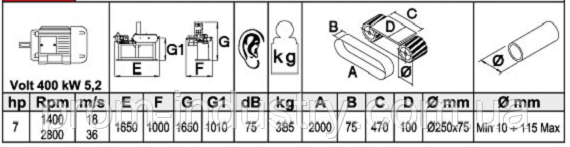

Технические характеристики:

• Электроподключение:  400 В / 50 Гц
• Диаметр обрабатываемых деталей:  10 — 115 мм
• Мощность двигателя привода абразивной ленты:  5,20 кВт
• Частота вращения вала двигателя:  1400 / 2800 об/мин
• Линейная скорость абразивной ленты: 18 / 36 м/сек
• Мощность двигателя подающе-вращающего узла:  0,75 кВт
• Регулируемая скорость подачи:  1 — 5 м/мин
• Диаметр обрезиненного контактного ролика:  250 мм
• Размеры абразивной ленты:  2000 х 75 мм
• Размеры верхнего плоского рабочего стола:  470 х 100 мм
• Объём резервуара: СОЖ  50 л
• Габариты станка:  1650 х 1000 х 1650 мм
• Вес:  385 кг



Базовая комплектация:

• Стальной сварной корпус станка
• Двигатель специального исполнения с увеличенными подшипниками и усиленным валом ротора
• Абразивная лента устанавливается между задним приводным и контактным обрезиненными роликами диаметром 250 мм
• Механизмы натяжения абразивной ленты и её центрирования
• Ручной маховик регулировки подающе-вращающего узла в зависимости от диаметра обрабатываемой трубы
• Регулируемый наклон подающего обрезиненного ролика
• Суппорты с горизонтальными и вертикальными роликами для удержания трубы на входе и выходе
• Пластиковые угловые держатели трубы и обрезиненная опорная планка в рабочей зоне
• Винтовые механизмы горизонтальной и вертикальной регулировки держателей и суппортов
• Защитный откидной экран рабочей зоны из оргстекла
• Съёмная стальная крышка верхнего плоского рабочего стола
• Верхний плоский рабочий стол 470 х 100 мм
• Подача СОЖ в зону обработки через плоское широкое сопло на всю ширину абразивной ленты
• Выдвигаемый резервуар для СОЖ в корпусе станка
• Независимая помпа подачи СОЖ на выдвигаемом резервуаре
• Фильтр СОЖ из нетканого материала
• Секция в корпусе станка с внутренней полкой и дверцей для хранения инструмента и материалов
• Четыре регулируемых виброопоры с резиновыми вставками
• Панель управления на корпусе станка
• Аварийный выключатель на панели управления
• Одна абразивная лента





КОММЕРЧЕСКИЕ УСЛОВИЯ:



Время изготовления :                      уточнять при заказе

Оплата :                                              60% предоплата / 40% по факту поставки

Цена рассчитана на условиях :     EX WORKS Днепр, Украина

Гарантия :                                          12 месяцев
