Заточной станок для дисковых и круглых ножей RMS-М

фирмы Kaindl-Schleiftechnik (Германия)

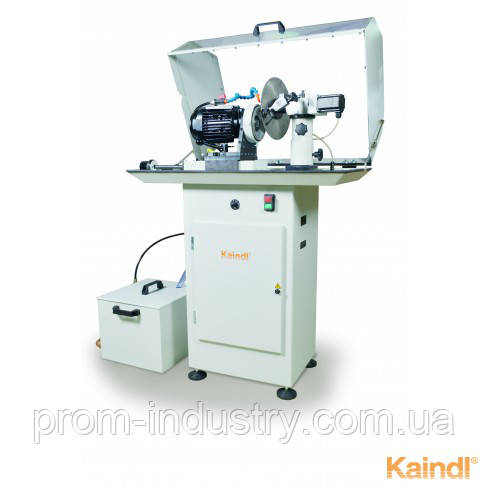

Станок RMS-M предназначен для высококачественной заточки различных дисковых ножей с правильной круглой формой ножа. Так же на станке можно точить различный специальный инструмент, например волчковые ножи, трубчатые фрезы и т.д.*



Некоторые типы затачиваемого инструмента:



—  дисковые ножи для листовой резки бумаги, картона, пленки, резины, металла и др. материалов.

—  комплекты нож-контр нож для рулонной резки

—  бабинорезательные ножи

—  тарельчатые ножи

—  дисковые ножи с отрицательными углами заточки

—  дисковые ножи для резки продуктов питания

—  волчковые ножи (решетки мясорубок, крестообразные ножи, ножи в кольце),

—  ножи для мясорубок

—  трубчатые ножи вращения

—  клоачные ножи

—  роликовые ножи дробильных установок

—  трубчатые ножи

—  долбяки насадные и концевые

—  и др. специальные ножи

—  возможность заточки различных инструментов и необходимой для этого комплектации уточняйте у наших специалистов.

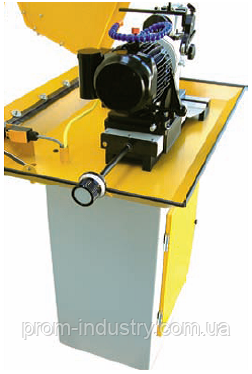

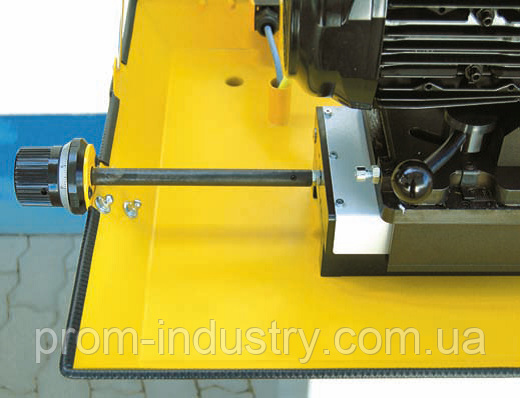

      Станок RMS-M имеет ручную регулировку толщины сошлифовываемого слоя с затачиваемой поверхности. Заточной круг с электродвигателем установлен на подвижном суппорте, обеспечивающем подачу заточного круга на затачиваемый дисковый нож. Перемещение суппорта осуществляется при помощи рукоятки со шкалой, по которой отслеживается величина сошлифовываемого слоя. Суппорт перемещаются на прецизионных линейных подшипниках с помощью высокоточного ходового винта.

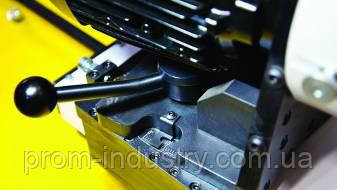

Двигатель с заточным кругом имеет дополнительную ручную регулировку угла поворота вокруг вертикальной оси.



Шпиндель для крепления инструмента имеет конусную посадку и в зависимости от затачиваемого типа и размера затачиваемого инструмента на него устанавливается соответствующая оснастка (фланцевая оправка, кулачковый патрон, магнитная планшайба, цанговый патрон и т.д.). Установка угла заточки радиусного инструмента происходит за счет поворота шпинделя и отслеживается по угловой шкале. Шпиндель инструмента находиться на стойке, которая имеет поперечную настройку на диаметр дискового ножа.



При использовании стандартных фланцев для крепления ножей на станке RMS-M можно затачивать диски диаметром 100-350 мм. При использовании специальных приспособлений для базирования затачиваемого инструмента (спец. фланцы, цанговый шпиндель, магнитный фланец и т.д.) на станке RMS-M можно устанавливать инструмент других типов и размеров.



Вращение дискового ножа происходит автоматически отдельным электродвигателем и может плавно регулироваться в диапазоне 5-20 об/мин, что позволяет наиболее точно подобрать режим шлифования в зависимости от зернистости круга, материала затачиваемого ножа, ширины шлифуемой грани и др. факторов.



При заточке дисковый нож дополнительно прижимается к заточному кругу специальным роликом, что наиболее важно для ножей с небольшой поперечной жесткостью (большого диаметра и небольшой толщины), а так же это уменьшает образование заусенца.





Станок RMS-M обеспечивает шлифование затачиваемой режущей кромки во встречном направлении, что значительно уменьшает образование заусенца, особенно при заточке относительно мягких сталей.





На станок можно устанавливать различные абразивные круги, станок RMS-M позволяет точить ножи из различных инструментальных сталей (HSS), твердых сплавов (НМ), композитных материалов и т.д.





В стандартной комплектации модель RMS-M оснащена струйным устройством подачи охлаждающей жидкости в зону заточки.

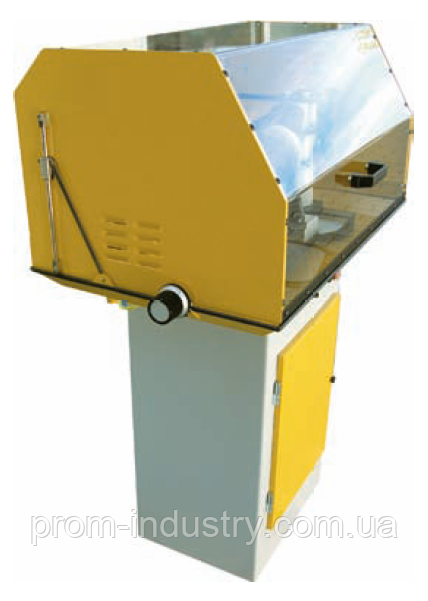

Станок RMS-M отвечает всем нормам безопасности и имеет прозрачный кожух с электрической блокировкой включения станка в открытом положении.















Технические характеристики*:





Минимальный диаметр затачиваемых ножей, мм	100 (на стандартных фланцах) опционально менее 100 (по запросу)
Максимальный диаметр затачиваемых ножей, мм	350
Величина затачиваемого угла, град	-5…+90 отрицательные углы затачиваются при комплектации станка дополнительной специальной стойкой
Частота вращения дискового ножа, мин-1	5-20 (плавная регулировка)
Переходные кольца под посадочные отверстия диска, мм	20мм x 22/30/32/42/30-25 шлицы опционально станок комплектуется кольцами и спец. фланцами под крепление ножей с другими посадочными размерами.
Частота вращения абразивного круга, мин-1	2770
Скорость шлифования, м/с	18 (опция: плавная регулировка 10…40 м/с)
Мощность электродвигателя шлифовального круга, 220В, 50-60Гц, кВт	0,37 (опционально 0,55; 1,05)
Параметры заточного круга, мм	125х32
Ход суппорта двигателя, мм	140
Ход суппорта устройства крепления затачиваемого инструмента, мм	230
Емкость бака системы подачи СОЖ, л	30
Производительность устройства подачи СОЖ, л/мин	16…35
Мощность двигателя насоса устройства подачи СОЖ 1-я / 2-я / 3-я скорость, Вт	28/45/63
Габариты, мм	860х870х1300
Масса, кг	120
Транспортные размеры, мм	1200х800х1530
Масса брутто, кг	203



*  —   завод-изготовитель оставляет за собой право вносить незначительные изменения в технические характеристики станка, улучшающие его показатели.

**  —   при заточке ножей малого диаметра (менее 100 мм) применяются специальные системы крепления. Уточняйте унаших специалистов Kaindl.

***  —   при малых углах заточки максимальный диаметр ножа может быть меньше. Уточняйте у наших специалистов Kaindl.

****  —   отрицательные углы затачиваются при комплектации станка дополнительной специальной стойкой

*****  —   опционально станок комплектуется кольцами и спец. фланцами под крепление ножей с другими посадочными размерами.





Базовая комплектация Заточного станка RMS/M, арт. 12694:

—   11315 CBN заточной круг Ø125x32x32x5x3 мм B126 орг. связка *	– 1 шт.
—   11247 фланец для заточного круга	– 1 шт.
—   13988 фланец крепления дискового ножа 20х80 мм	– 1 шт.
—   11414 комплект переходных посадочных колец 5 шт. 20 x 22/30/32/42/30-25 шлицы	– 1 шт.
—   15480 поддерживающее устройство ножа с роликом (люнет)	– 1 шт.
—   станочная стойка с откидным прозрачным кожухом и поддоном для стока охлаждающей жидкости	– 1 шт.
—   струйное устройство подачи СОЖ в комплекте с емкостью 30 л и помпой	– 1 шт.
—   комплект инструмента	– 1 шт.
—   инструкция на русском языке	– 1 шт.
* — по запросу можно укомплектовать алмазным или CBN заточным кругом зернистостей 46, 76, 252





Станки серии RMS могут затачивать очень широкий диапазон и большое количество различного дискового и круглого инструмента для обработки самых различных материалов (металл, пластмасса, пленки, резина, мясо, композитные материалы, стекло и т.д.).

Потому, как практически весь затачиваемый инструмент имеет самые различные размеры, профили, геометрию заточки, материалы, то данные станки почти всегда требуют конкретного конфигурирования под заточку необходимого инструмента заказчика. Более подробно подскажут наши специалисты Kaindl.





Стоимость рабочих комплектаций RMS-M в Украине с НДС составляет порядка  11 000 ÷ 15 000 €*

 (* — гривневый эквивалент)



Для окончательной комплектации и расчета точной стоимости станка Заказчику необходимо предоставить Техническое задание на затачиваемый инструмент с указанием его типов, размеров и материалов из которого он изготовлен, или максимально подробно ответить на вопросы наших специалистов, при обсуждении задач станка перед заказом.
